Femtosekundenlaser-Diamant-Mikrobearbeitung: Ultraschneller Präzisionsleitfaden 2025

Femtosekundenlasertechnologie verstehen

Haben Sie sich schon einmal gefragt, wie Hersteller bei der Bearbeitung der härtesten Materialien der Welt mikroskopische Präzision erreichen? Die Femtosekundenlasertechnologie stellt den Höhepunkt der ultraschnellen Laserbearbeitung dar und arbeitet mit Pulsdauern von ≤400 Femtosekunden (10^-15 Sekunden) – einer erstaunlich kurzen Zeitspanne, in der Licht nur 0,3 Mikrometer zurücklegt. Diese außergewöhnliche zeitliche Präzision ermöglicht es den fortschrittlichen Systemen von OPMT Laser, Energie mit höchster Genauigkeit zu liefern und so die Wärmediffusion in die Umgebung während der Diamantbearbeitung deutlich zu minimieren. Die Micro3D L530V Fünfachsiges Femtosekundenlaser-Bearbeitungszentrum ist ein Beispiel für diese Technologie und erreicht eine Positioniergenauigkeit von ±0,003 mm mit einer Wiederholgenauigkeit von ±0,002 mm, was für die hochpräzise Diamant-Mikrobearbeitung unerlässlich ist.

Grundsätze der Kaltverarbeitung Femtosekundenlaser unterscheiden sich von konventionellen Technologien. Im Gegensatz zu herkömmlichen Lasern, die auf thermischen Effekten basieren, arbeiten Femtosekundenlaser mit Photodisruption – einem nicht-thermischen Ablationsprozess. Fokussiert der ultrakurze Puls auf Diamantmaterial, löst er eine schnelle Ionisierung aus und erzeugt lokalisiertes Mikroplasma, das sich explosionsartig ausdehnt. Dadurch entsteht eine präzise kontrollierte Stoßwelle, die Material im Fokuspunkt abträgt, ohne nennenswerte Wärme auf angrenzende Bereiche zu übertragen. Bei der Diamantbearbeitung werden dadurch thermische Spannungen und Mikrorisse nahezu eliminiert – die ursprüngliche Kristallstruktur bleibt erhalten, ohne dass selbst unter dem Mikroskop Härteunterschiede erkennbar sind.

Materialinteraktionsmechanik im Mikromaßstab

Der Materialwechselwirkungsprozess mit Femtosekundenlasern verläuft in verschiedenen Phasen, die eine beispiellose Präzision in der Diamant-Mikrobearbeitung ermöglichen. Erstens: Energielieferung Dies geschieht, wenn der Laser ultrakurze Impulse mit spezifischen Wellenlängen- und Energieparametern aussendet. Die Systeme von OPMT liefern Impulsbreiten ≤400fs mit Wiederholungsraten ≥1MHz und bieten so eine optimale Energiedichte für die Diamantbearbeitung. Hochleistungsoptik Fokussieren Sie den Strahl präzise auf einen genau lokalisierten Punkt innerhalb des Zielmaterials. Der Micro3D L530V von OPMT verfügt über fortschrittliche 3D-Scan-Fokussierungssysteme, mit denen außergewöhnlich kleine fokussierte Punkte erzielt werden können.

Auf der Ebene der Mikrobearbeitung erzeugt die konzentrierte Energie eine begrenzte Ablationszone von typischerweise weniger als 5 μm – deutlich kleiner als die 50–100 μm großen Wärmeeinflusszonen, die Nanosekundenlaser in vergleichbaren Materialien erzeugen. Diese Präzision ermöglicht die Herstellung von Mikrostrukturen mit Maßtoleranzen von ±10 μm und einer Oberflächenrauheit unter 1 μm, die für die Herstellung moderner Diamantwerkzeuge und Halbleiteranwendungen entscheidend ist. Darüber hinaus verhindern die ultrakurzen Impulse, dass Gitterschwingungen Wärmeenergie auf das umgebende Material übertragen, wodurch die außergewöhnliche Wärmeleitfähigkeit und die mechanischen Eigenschaften des Diamanten im gesamten bearbeiteten Bereich erhalten bleiben.

Unterschiede im Materialverhalten bei der Diamantverarbeitung

Wie reagieren verschiedene Diamantmaterialien auf die Femtosekundenlaserbearbeitung im Vergleich zu herkömmlichen Methoden? Der Vergleich der thermischen Belastung verschiedener Lasertechnologien zeigt erhebliche Unterschiede in der Materialerhaltung. Nanosekundenlaser erzeugen typischerweise Wärmeeinflusszonen (WEZ) von 50-100μm in den meisten Materialien, während Pikosekundenlaser reduzieren Sie diese auf 15-30μm. Im Gegensatz dazu Femtosekundenlasersysteme Geräte wie die Micro3D-Serie von OPMT erzeugen HAZ-Messungen unter 5 μm – oft sogar unterhalb der Nachweisgrenze, selbst bei Diamantmaterialien. Dieser nahezu Null-Wärmeeffekt ermöglicht die Verarbeitung wärmeempfindlicher Diamantsubstrate, einschließlich CVD-Diamanten (Chemical Vapor Deposition) und polykristallinem Diamant (PCD), ohne die strukturelle Integrität zu beeinträchtigen.

Bei der Bearbeitung verschiedener Diamantmaterialien zeigen Femtosekundenlaser materialspezifische Leistungsvorteile. Für CVD-DiamantenDie Technologie von OPMT ermöglicht die Mikrofabrikation von Merkmalen bis hinunter zu 50 nm in Fotolacken mit außergewöhnlicher Kantenschärfe. PKD-Bearbeitung erreicht gratfreies Schneiden mit einer Dimensionsstabilität von 0,003 mm, wodurch die Nachbearbeitung, die bei herkömmlichen Methoden erforderlich ist, entfällt. Diese Präzision erstreckt sich auf Kubisches Bornitrid (CBN) Komponenten, bei denen die Kaltablation des Femtosekundenlasers die außergewöhnliche Härte des Materials bewahrt und gleichzeitig komplexe Geometrien ermöglicht, die mit herkömmlichem Schleifen oder elektrischer Entladungsbearbeitung (EDM) nicht möglich wären.

Vorteile hinsichtlich Oberflächenqualität und Kantenintegrität

Die durch Femtosekundenlaserbearbeitung erreichte Oberflächenqualität stellt einen Quantensprung in der Diamantwerkzeugherstellung dar. Die Systeme von OPMT liefern konstant Oberflächenrauheitswerte von ≤0,1 μm auf Diamantmaterialien – ein entscheidender Faktor für Werkzeugleistung und -lebensdauer. Bei PKD-Schneidwerkzeugen erhöhen eine Kantenpassivierungspräzision von 5 μm und eine Verzahnungspräzision von 0,002 μm die Werkzeughaltbarkeit um das bis zu Dreifache im Vergleich zu Werkzeugen, die mit Nanosekundenlasern hergestellt wurden. Die Licht 5X 60V Das vertikale 5-Achsen-Laserbearbeitungszentrum verarbeitet PCD-Fräser mit Passivierungswerten von 0,0043 mm und Schnittgeschwindigkeiten von 3,0 mm/min und übertrifft EDM sowohl hinsichtlich der Kosteneffizienz (50% niedriger) als auch der Kantenqualität deutlich.

Darüber hinaus erhält die Femtosekundenlaserbearbeitung die Kristallstruktur von Diamantmaterialien, ohne dass Defekte oder Phasenänderungen entstehen, die die Leistung beeinträchtigen. Vergleichsanalysen zeigen, dass Werkzeuge, die mit der Femtosekundentechnologie von OPMT bearbeitet wurden, ihre ursprüngliche Härte im gesamten bearbeiteten Bereich behalten – ein entscheidender Vorteil bei Anwendungen, bei denen Diamant als Schneide gegenüber anderen harten Materialien dient. Dieser Erhalt der Materialeigenschaften verlängert die Werkzeuglebensdauer und ermöglicht komplexere Geometrien, insbesondere bei kundenspezifischen Werkzeuganwendungen für die Luft- und Raumfahrt sowie für Automobilkomponenten.

Kritische Anwendungen in hochwertigen Industrien

Warum werden Femtosekundenlaser für die Präzisionsfertigung von Diamantanwendungen unverzichtbar? Die Fähigkeit, Mikrostrukturen mit beispielloser Genauigkeit zu erzeugen, eröffnet revolutionäre Möglichkeiten in vielen hochwertigen Branchen. In PräzisionswerkzeugbauDie Femtosekundenlasertechnologie von OPMT verarbeitet polykristallinen Diamant (PKD) mit außergewöhnlicher Maßgenauigkeit und Oberflächenqualität. Das Micro3D L530V-System ermöglicht die Herstellung komplexer Spanbrechernuten, Spiralnuten und spezieller Geometrien in ultraharten Materialien wie CBN, PKD und Diamant. Diese Fähigkeiten bieten Fertigungsvorteile wie schnellere Produktionszyklen, den Wegfall von Nachbearbeitungen und eine deutlich längere Werkzeugstandzeit im Vergleich zu konventionell gefertigten Schneidwerkzeugen.

Für HalbleiteranwendungenFemtosekunden-Laser-Mikrobearbeitung erzeugt Präzisionskomponenten, die für die moderne Fertigung unerlässlich sind. Die Technologie ermöglicht das Schneiden von Siliziumkarbid-Wafern (2,6 mm dick) mit Lochdurchmessern von nur 0,6 μm – entscheidende Abmessungen für die Leistung von Halbleiterbauelementen. Die Systeme von OPMT können eine breite Palette von Halbleitermaterialien verarbeiten, ohne thermische Schäden oder Mikrorisse zu verursachen, die die elektrischen Eigenschaften beeinträchtigen. Darüber hinaus ermöglicht die Erzeugung laserinduzierter periodischer Oberflächenstrukturen (LIPSS) die Modifikation von Materialoberflächen im Nanobereich und verbessert so die Eigenschaften von Halbleiterbauelementen durch präzise kontrollierte Texturierung.

Anwendungen in der Medizin und Luft- und Raumfahrt

In Herstellung medizinischer GeräteFemtosekundenlaserpräzision erzeugt Komponenten mit außergewöhnlicher Biokompatibilität und hervorragenden Leistungseigenschaften. Die Femtosekundensysteme von OPMT erzeugen 30-50-lagige 3D-Texturen auf Implantatoberflächen, die die Gewebeintegration verbessern und gleichzeitig eine submikrometergroße Dimensionsgenauigkeit gewährleisten. Das L570V-System erreicht eine Oberflächenrauheit von 0,08 μm auf Titankomponenten für künstliche Gelenke und reduziert so die bakterielle Adhäsion im Vergleich zu konventionell hergestellten Implantaten deutlich. Diese Fähigkeit ermöglicht die Herstellung von Medizinprodukten der nächsten Generation mit verbesserten Leistungsmerkmalen, die mit herkömmlichen Fertigungsmethoden nicht erreicht werden können.

Herstellung von Luft- und Raumfahrtkomponenten stellt einen weiteren wichtigen Anwendungsbereich dar, der die Femtosekundenlaserpräzision für diamantbearbeitete Komponenten nutzt. Die Fähigkeit, ultraharte Materialien mit komplexen Geometrien zu bearbeiten, ermöglicht die Herstellung spezieller Turbinenschaufel-Kühlsysteme mit mikrodimensionalen Merkmalen, die die Leistung unter extremen Bedingungen verbessern. Ermüdungstests zeigen, dass Titan-Luftfahrtkomponenten mit femtosekundenstrukturierten Oberflächen eine dreimal höhere Lebensdauer aufweisen als konventionell gefertigte Teile – ein entscheidender Vorteil für sicherheitskritische Luft- und Raumfahrtanwendungen. Das Micro3D L530V-System von OPMT bearbeitet diese komplexen Komponenten mit Maßtoleranzen von ±0,003 mm und erfüllt so die anspruchsvollen Spezifikationen der Luft- und Raumfahrthersteller. Gleichzeitig werden die Produktionskosten durch den Wegfall von Nachbearbeitungen gesenkt.

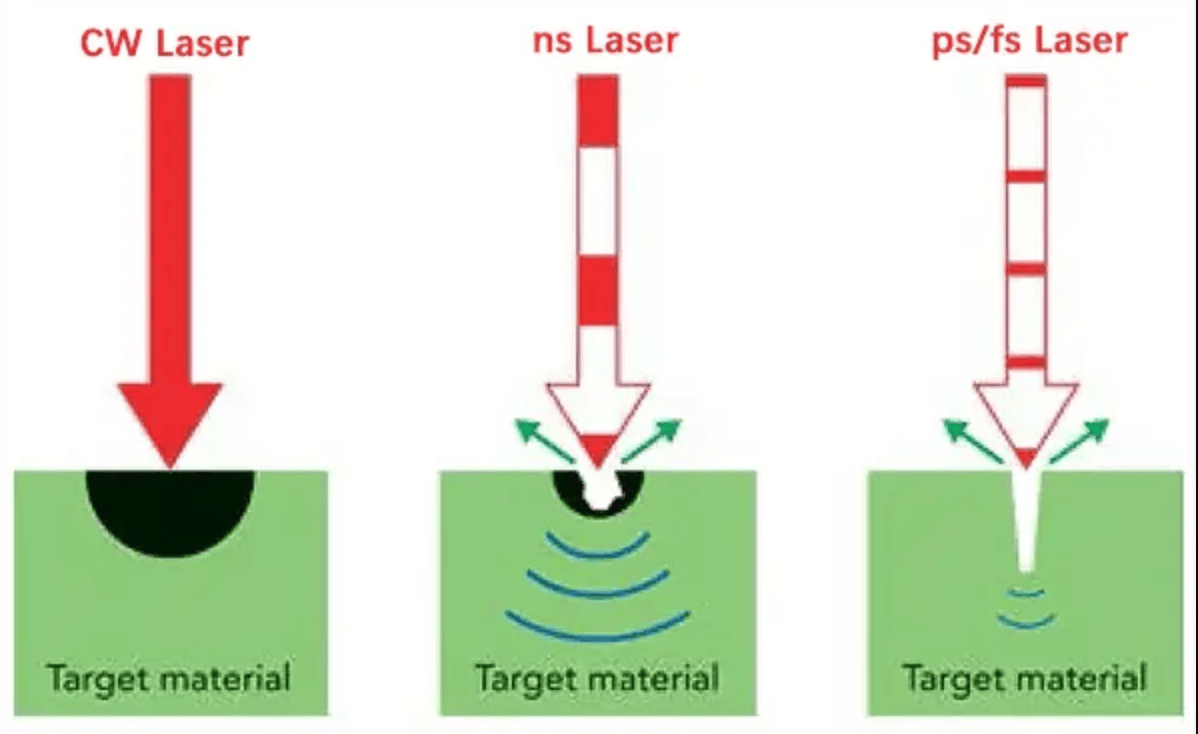

Vergleichende Analyse: Nanosekunde vs. Pikosekunde vs. Femtosekunde

Wie schneiden verschiedene Ultrakurzpulslasertechnologien bei der Diamantbearbeitung im Vergleich ab? Das Verständnis der grundlegenden Unterschiede zwischen Nanosekunden-, Pikosekunden- und Femtosekundenlasern hilft Herstellern, die optimale Technologie für spezifische Anwendungen auszuwählen. Zu den wichtigsten Parametern, die diese Technologien unterscheiden, gehören Wärmeeinflusszone (WEZ), Bearbeitungsgeschwindigkeit, Oberflächenqualität und Materialverträglichkeit, wie die folgende Vergleichsanalyse zeigt:

Unterschiede in der Verarbeitungsqualität Der Unterschied zwischen diesen Technologien wird besonders bei der Arbeit mit Diamantmaterialien deutlich. Nanosekundenlaser erzeugen typischerweise aufgrund thermischer Effekte Mikrorisse und Phasenänderungen in Diamanten, was die Präzision einschränkt und die Materialintegrität beeinträchtigt. Pikosekundenlaser verbessern diese Leistung, erzeugen aber dennoch messbare thermische Effekte. Im Gegensatz dazu ermöglichen Femtosekundenlaser von OPMT eine nahezu „kalte“ Bearbeitung, die die Kristallstruktur des Diamanten erhält und gleichzeitig eine Genauigkeit im Submikrometerbereich erreicht – unerlässlich für hochpräzise Anwendungen im Werkzeugbau und der Halbleiterverarbeitung.

Anwendungsspezifische Auswahlkriterien

Bei der Auswahl der optimalen Lasertechnologie für die Diamantbearbeitung müssen Hersteller anwendungsspezifische Anforderungen berücksichtigen. Für Hochdurchsatz-Massenentfernung Anwendungen, bei denen die Anforderungen an die Maßgenauigkeit weniger streng sind, Nanosekundenlaser wie OPMTs L100V kann bei niedrigeren Investitionsniveaus eine ausreichende Performance bieten. Medizinische Präzision Anwendungen profitieren typischerweise von Pikosekundensystemen, die Verarbeitungsgeschwindigkeit mit Mikrometergenauigkeit in Einklang bringen. Für Null-Fehler-Mikrobearbeitung von Diamantmaterialien, Femtosekundenlaser wie der Micro3D-L570V liefern unübertroffene Präzision mit Submikrometer-Merkmalskontrolle.

Die Wirtschaftlichkeitsanalyse unterstützt die Technologieauswahl zusätzlich. Femtosekundensysteme erfordern zwar höhere Anfangsinvestitionen, die Kostenanalyse von OPMT zeigt jedoch deutliche betriebliche Vorteile. Fallstudien aus der Fertigung zeigen, dass die Femtosekundenverarbeitung die bei herkömmlichen Diamantherstellungsverfahren typischerweise erforderlichen Nachbearbeitungen überflüssig macht und die Betriebskosten im Vergleich zur konventionellen EDM-Verarbeitung um bis zu 53% senkt. Der Micro3D L530V veranschaulicht die Wirtschaftlichkeit: Hybride Nanosekunden-/Femtosekundenkonfigurationen senken die jährlichen Produktionskosten in High-Mix-Fertigungsumgebungen um $1,2M bei gleichzeitiger Beibehaltung der Submikrometerpräzision. Darüber hinaus vereinfachen die intelligenten Steuerungssysteme von OPMT über die proprietäre CNC-Steuerungsplattform iMTOS die Bedienung und machen fortschrittliche Femtosekundentechnologie auch für konventionelle Fertigungsteams zugänglich, während gleichzeitig die Mikrometer-Verarbeitungskapazitäten für anspruchsvolle Diamantanwendungen erhalten bleiben.
