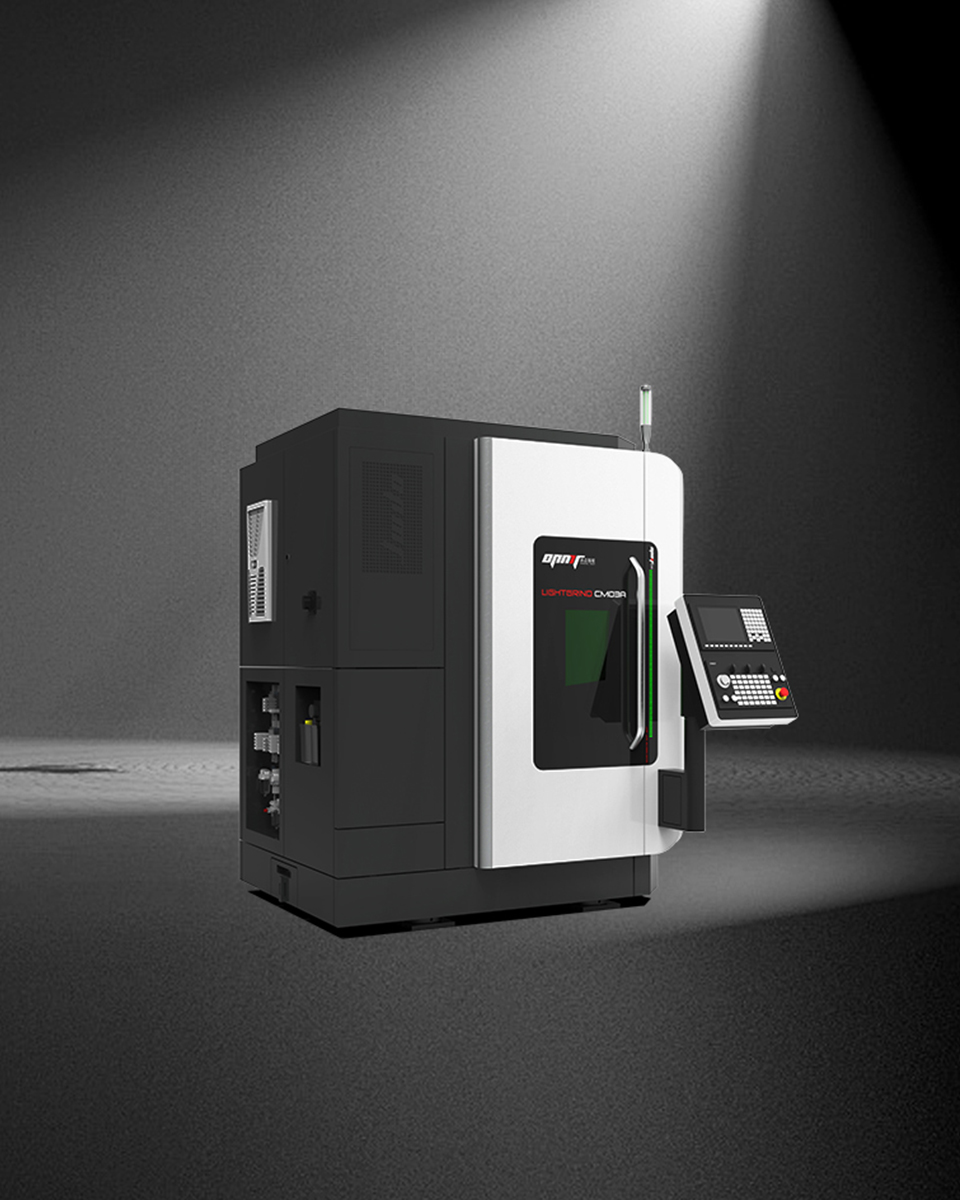

L03A Ölbohrkronen-Konturlasermaschine
Die L03A Oil Bit Contour Laser Machine revolutioniert die PCD-Verbundplattenverarbeitung mit ihrem selbst entwickelten CNC-System. Mit automatischer Beladung für bis zu 100 Teile und einer einziehbaren Staubschutzstruktur gewährleistet sie eine präzise Konturverarbeitung bei gleichzeitiger Minimierung thermischer Schäden – ideal für die Automobil- und Elektronikfertigung.
Die L03A Oil Bit Contour Laser Machine ist eine von uns selbst entwickelte und konstruierte CNC-Lasermaschine. Diese Maschine ist ausschließlich für die PCD-Konturbearbeitung geeignet. Sie ermöglicht die Ausdünnung der PCD-Ebene, die Reduzierung des PCD-Durchmessers und das Anfasen der PCD-Fläche in einer Aufspannung.
- Die Maschine besteht aus Naturmarmor mit stabiler Struktur, guter Steifigkeit, hoher Genauigkeit und hoher Zuverlässigkeit.
- Alle drei Linearachsen verwenden Linearmotoren und verfügen daher über eine schnelle dynamische Reaktion und hohe Positioniergenauigkeit.
- Bei den Spindeln handelt es sich um hochpräzise, permanentmagnetische, synchrone Servo-Elektrospindeln.
- Die Linearachsen und Spindeln übernehmen die Regelung;
- Die Linearachsen verwenden lineare Kugelführungsschienen, die einen niedrigen Reibungskoeffizienten und eine schnelle Reaktion aufweisen.
- Die Maschine verfügt über ein Sondenerkennungssystem zur genauen Messung der Gesamtabmessungen von Werkstücken.
Anwendungen
Technologie
Software
Ausgezeichnetes Kontrollsystem
Durch die Kombination aus selbst entwickeltem CNC-System und Bearbeitungssteuerungssoftware wird die Konturbearbeitung von PKD-Verbundplatten realisiert.
Innovatives mechanisches Design
Das Gerät ist mit einem pneumatischen Roboterarm und einem Tablett zum automatischen Be- und Entladen ausgestattet. Bis zu 100 Stück Materialien können gleichzeitig platziert werden. Es verfügt über eine einziehbare Struktur, die während der Verarbeitung automatisch angehoben wird, um den Verarbeitungsbereich abzudichten und die Staubverschmutzung der Umwelt zu verringern.
Hervorragende Laserleistung
Eine höhere Pulsenergie und Strahlqualität sorgen dafür, dass die Temperatur des Werkstücks bei der Feinbearbeitung unter 40 Grad Celsius und die Temperatur bei der Grobbearbeitung unter 100 Grad Celsius liegt, was das Problem der thermischen Schäden deutlich verbessert.
Funktionen und Verbesserungen
Die L03A Oil Bit Contour Laser Machine ist eine von uns selbst entwickelte und konstruierte CNC-Lasermaschine. Diese Maschine ist ausschließlich für die PCD-Konturbearbeitung geeignet. Sie ermöglicht die Ausdünnung der PCD-Ebene, die Reduzierung des PCD-Durchmessers und das Anfasen der PCD-Fläche in einer Aufspannung.
- Die Maschine besteht aus Naturmarmor mit stabiler Struktur, guter Steifigkeit, hoher Genauigkeit und hoher Zuverlässigkeit.
- Alle drei Linearachsen verwenden Linearmotoren und verfügen daher über eine schnelle dynamische Reaktion und hohe Positioniergenauigkeit.
- Bei den Spindeln handelt es sich um hochpräzise, permanentmagnetische, synchrone Servo-Elektrospindeln.
- Die Linearachsen und Spindeln übernehmen die Regelung;
- Die Linearachsen verwenden lineare Kugelführungsschienen, die einen niedrigen Reibungskoeffizienten und eine schnelle Reaktion aufweisen.
- Die Maschine verfügt über ein Sondenerkennungssystem zur genauen Messung der Gesamtabmessungen von Werkstücken.
Technische Daten
| Reisen | Einheit | L03A |
| X-Achse | mm | 220 |
| Y-Achse | mm | 450 |
| Z-Achse | mm | 150 |
| Genauigkeit | ||
| Positionierungsgenauigkeit der X-/Y-/Z-Achse | mm | 0.005 |
| Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse | mm | 0.003 |
| Verarbeitungskapazität | ||
| Max. Stangenlänge | mm | 30 |
| Max. Länge | mm | 40 |
| Maschinenabmessungen | ||
| Grundfläche (L x B x H) | mm | 1750 x 1900 x 2450 |
| Gewicht | T | ≈3,5 |
