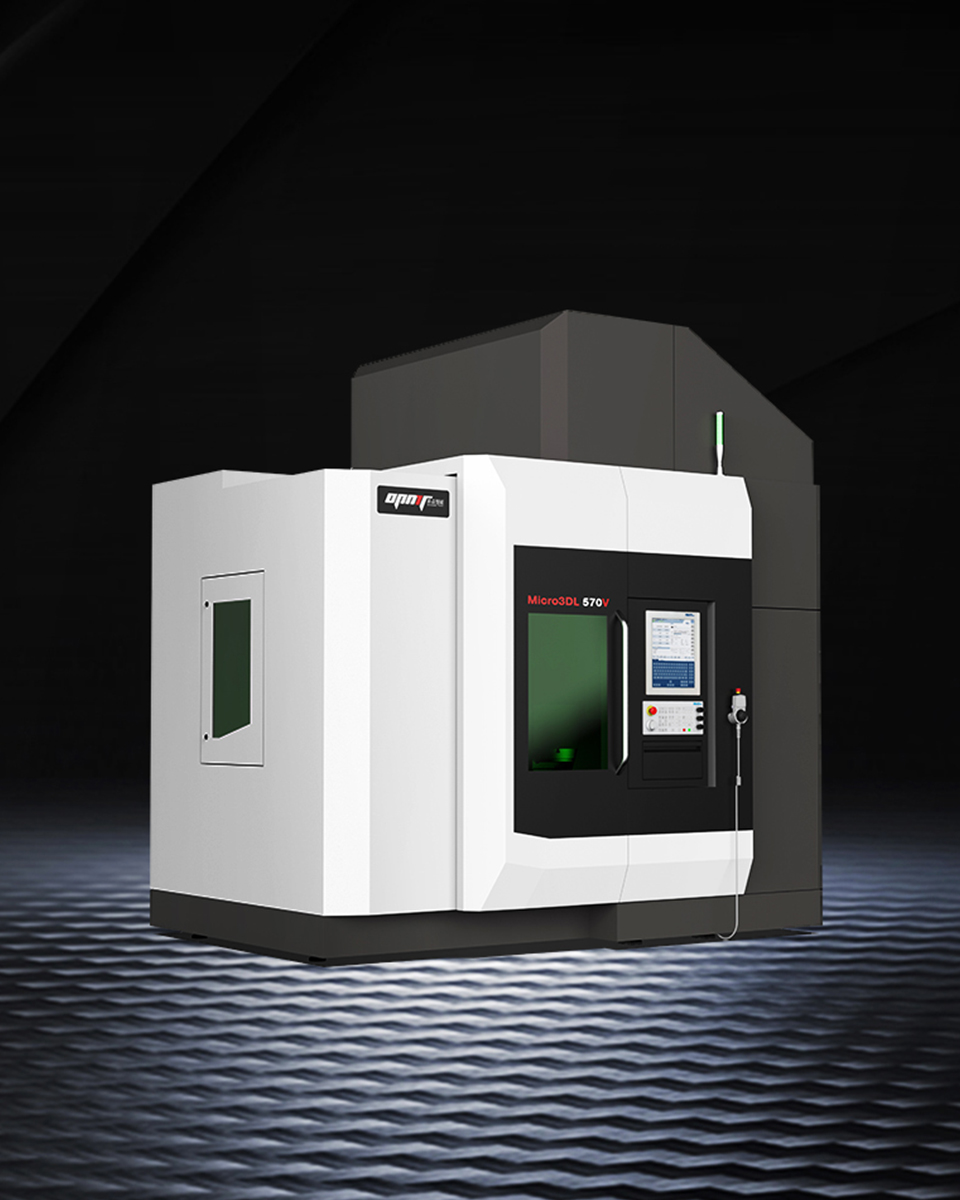

Micro3D L570V Fünfachsiges Formtextur-Laserbearbeitungszentrum
Das fünfachsige Formtextur-Laserbearbeitungszentrum Micro3D L570V revolutioniert die Oberflächentexturierung mit seinem innovativen CNC-System. Durch die Kombination von 3D-Modellsimulation und intelligentem Spleißen erreicht es Präzision im Mikronbereich und reduziert die Bearbeitungszeit um 40%. Diese fortschrittliche Werkzeugmaschine liefert außergewöhnliche Textureffekte für Automobil- und 3C-Elektronikanwendungen.
Die fünfachsige Laser-Texturbearbeitungsmaschine Micro3D L570V ist eine von Yuandian Intelligence eigenständig entwickelte Laser-Texturbearbeitungsmaschine. Sie nutzt die Feinbearbeitungsfunktionen eines Nanosekundenlasers (kompatibel mit Femtosekundenlasern) und arbeitet mit einem hochpräzisen Galvanometer zusammen, um präzise Gravuren und Bearbeitungen auf Freiformflächen zu erzielen. Durch die Kombination der fünfachsigen Werkzeugmaschine und der selbst entwickelten speziellen Laserbearbeitungssoftware ist die präzise Bearbeitung periodischer Strukturen und verschiedener komplexer Texturen auf Freiformflächen möglich.
- Die gesamte Maschine besteht aus hochfestem Grauguss mit stabiler Struktur, guter Steifigkeit, hoher Präzision und hoher Zuverlässigkeit.
- Es verfügt über eine dreidimensionale Modellzeichnungsfunktion und kann in 3D simuliert werden.
- Passen Sie den Verarbeitungsbereich an und planen und generieren Sie Verarbeitungsblöcke automatisch.
- Beliebiges Schichtdesign, intelligente Generierung von Spleißverarbeitungsprogrammen, Verknüpfungsverarbeitung und anderen Sonderfunktionen;
- Kompatibel mit Nanosekunden- und Femtosekundenlasern.
CNC-System mit höherer Automatisierung
Die Kombination aus 3D-Modellsimulation und selbst entwickeltem CNC-System ermöglicht eine individuelle Bearbeitung, automatische Planung und Generierung sowie eine intelligente Generierung von Spleiß- und Verknüpfungsverarbeitungen, um die hohe Leistung der Werkzeugmaschine zu maximieren und Ihnen dabei zu helfen, außergewöhnliche Texturbearbeitungseffekte zu erzielen. Bahnbrechende Technologie zur Oberflächentexturbearbeitung.
Bahnbrechende Technologie zur Oberflächenstrukturierung
Das mit der berührungslosen Methode des flexiblen Pulslasers bearbeitete Werkstück weist eine starke dreidimensionale Wahrnehmung und eine feine Textur auf. Die intelligente Funktion zum Spleißen und Entfernen von geschichtetem Material verkürzt die Verarbeitungszeit um 401 TP3T, und die minimale Dicke des einschichtigen Materialabtrags beträgt weniger als 1 μm, um eine Feinverarbeitung im Mikronbereich zu erreichen.
Innovatives mechanisches Design
Der Laserkopf wird nach höchsten Standards hergestellt und weist eine stabile Temperaturleistung auf, wodurch sichergestellt wird, dass der Laserstrahl während des gesamten Verarbeitungsprozesses stabil ist. Er ist mit 50-W-Nanosekunden- und 20-W-Femtosekundenlaseroptionen kompatibel, um den Verarbeitungsanforderungen der Kunden gerecht zu werden.
Funktionen und Verbesserungen
Die fünfachsige Laser-Texturbearbeitungsmaschine Micro3D L570V ist eine von Yuandian Intelligence eigenständig entwickelte Laser-Texturbearbeitungsmaschine. Sie nutzt die Feinbearbeitungsfunktionen eines Nanosekundenlasers (kompatibel mit Femtosekundenlasern) und arbeitet mit einem hochpräzisen Galvanometer zusammen, um präzise Gravuren und Bearbeitungen auf Freiformflächen zu erzielen. Durch die Kombination der fünfachsigen Werkzeugmaschine und der selbst entwickelten speziellen Laserbearbeitungssoftware ist die präzise Bearbeitung periodischer Strukturen und verschiedener komplexer Texturen auf Freiformflächen möglich.
- Die gesamte Maschine besteht aus hochfestem Grauguss mit stabiler Struktur, guter Steifigkeit, hoher Präzision und hoher Zuverlässigkeit.
- Es verfügt über eine dreidimensionale Modellzeichnungsfunktion und kann in 3D simuliert werden.
- Passen Sie den Verarbeitungsbereich an und planen und generieren Sie Verarbeitungsblöcke automatisch.
- Beliebiges Schichtdesign, intelligente Generierung von Spleißverarbeitungsprogrammen, Verknüpfungsverarbeitung und anderen Sonderfunktionen;
- Kompatibel mit Nanosekunden- und Femtosekundenlasern.
Technische Daten
| Reisen | Einheit | Micro 3D L570V |
| X-Achse | mm | 700 |
| Y-Achse | mm | 600 |
| Z-Achse | mm | 500 |
| A-Achse | ° | ±110 |
| C-Achse | ° | 360 |
| Genauigkeit | ||
| Positionierungsgenauigkeit der X-/Y-/Z-Achse | mm | ±0,004 |
| Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse | mm | ±0,003 |
| Positioniergenauigkeit der B-/C-Achse | ″ | ±5 |
| B-/C-Achsen-Wiederholgenauigkeit der Positionierung Werkbank | ″ | ±3 |
| Werkbank | ||
| Tischdurchmesser | mm | φ500 |
| Bearbeitungsdurchmesser (fünfachsig) | mm | ≤φ600 |
| Bearbeitungshöhe (fünfachsig) | mm | ≤350 |
| Max. Traglast (fünfachsig) | kg | 300 |
| Laser | ||
| Nanosekunde (optional) | B | ≥50 |
| Femtosekunde (optional) | B | ≥20 |
| Maschinenabmessungen | ||
| Grundfläche (L x B x H) | mm | 3091 x 2773 x 3323 |
| Gewicht | kg | 7515 |
