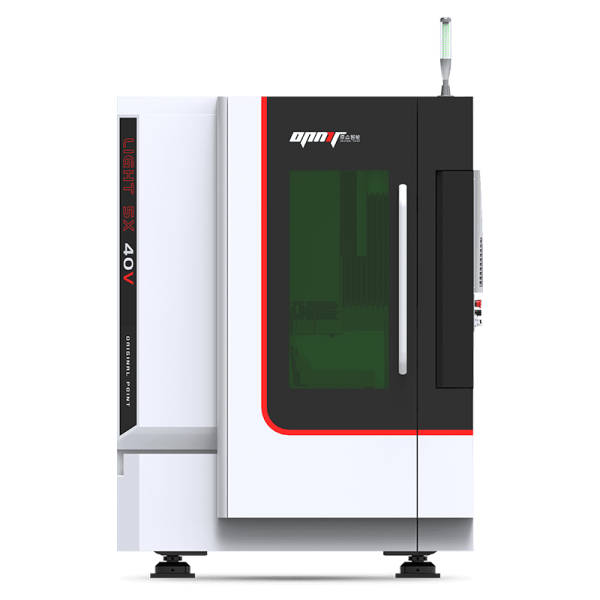

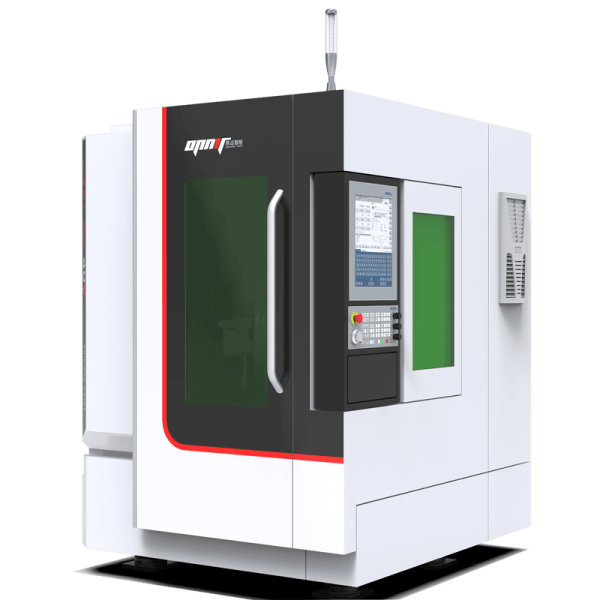

Centro de mecanizado láser vertical de 5 ejes Light 5X 40V
El centro de mecanizado láser vertical de 5 ejes Light 5X 40V revoluciona el acabado de herramientas PCD/PCBN/CVD con una precisión de 0,003 mm. Ofrece un procesamiento más rápido que la electroerosión, con costos más bajos. Este innovador sistema combina los controles CNC NUM y el software GTR para un mecanizado sin fisuras con una sola sujeción, ideal para las industrias de la automoción y la electrónica 3C.
El centro de mecanizado láser vertical de 5 ejes Light 5X 40V es una máquina láser CNC de precisión, desarrollada y diseñada por Guangdong Original Point Intelligent Technology Co., Ltd., para el mecanizado de alta precisión de piezas con superficies de gran curvatura y contornos complejos. Se puede aplicar en sectores como 3C, aeroespacial, moldes, automoción, militar, educativo e investigación científica. Esta máquina se utiliza ampliamente para el mecanizado de PCD, BN, aleaciones duras, cerámica, metal y otros materiales, y puede mecanizar contornos y perfiles complejos de fresas de borde soldado, herramientas de microborde y piezas metálicas de paredes delgadas, entre otros, cuando se utiliza con el software de mecanizado específico.
- Su cama está hecha de mármol natural con estructura estable, buena rigidez, alta precisión y fuerte confiabilidad;
- Los tres ejes lineales utilizan motores lineales, lo que les confiere una respuesta dinámica rápida y una alta precisión de posicionamiento;
- Los dos ejes de rotación utilizan motores de par de alta precisión;
- Los ejes lineales y los ejes de rotación adoptan el control de bucle cerrado;
- Los ejes lineales utilizan rieles guía de rodadura lineal, que tienen un coeficiente de fricción bajo y una respuesta rápida;
- La trayectoria del haz modular está equipada con una cámara de posicionamiento CCD y una sonda de alta precisión;
- Se utiliza el sistema CNC universal de alta gama desarrollado internamente.
Maestro del acabado de precisión
Experimente el acabado láser de herramientas PCD/PCBN/CVD con una sorprendente precisión de 0,003 mm, tolerancia estabilizada en ≤ 0,001 mm.
Experto en eficiencia
Disfrute de velocidades de procesamiento hasta 200% más rápidas en comparación con EDM, junto con 50% costos más bajos por unidad, acabado láser de herramientas PCD de hasta 3,0 mm/min.
Especialista en mecanizado de herramientas CNC
Aprovechando la potencia y la facilidad de uso de los controles CNC NUM y el software de herramientas de corte GTR, las herramientas 3C pueden completar todo el mecanizado con una sola sujeción, lo que permite una transición perfecta del mecanizado EDM al mecanizado láser.
Características y mejoras
El centro de mecanizado láser vertical de 5 ejes Light 5X 40V es una máquina láser CNC de precisión, desarrollada y diseñada por Guangdong Original Point Intelligent Technology Co., Ltd., para el mecanizado de alta precisión de piezas con superficies de gran curvatura y contornos complejos. Se puede aplicar en sectores como 3C, aeroespacial, moldes, automoción, militar, educativo e investigación científica. Esta máquina se utiliza ampliamente para el mecanizado de PCD, BN, aleaciones duras, cerámica, metal y otros materiales, y puede mecanizar contornos y perfiles complejos de fresas de borde soldado, herramientas de microborde y piezas metálicas de paredes delgadas, entre otros, cuando se utiliza con el software de mecanizado específico.
- Su cama está hecha de mármol natural con estructura estable, buena rigidez, alta precisión y fuerte confiabilidad;
- Los tres ejes lineales utilizan motores lineales, lo que les confiere una respuesta dinámica rápida y una alta precisión de posicionamiento;
- Los dos ejes de rotación utilizan motores de par de alta precisión;
- Los ejes lineales y los ejes de rotación adoptan el control de bucle cerrado;
- Los ejes lineales utilizan rieles guía de rodadura lineal, que tienen un coeficiente de fricción bajo y una respuesta rápida;
- La trayectoria del haz modular está equipada con una cámara de posicionamiento CCD y una sonda de alta precisión;
- Se utiliza el sistema CNC universal de alta gama desarrollado internamente.
Presupuesto
| Viajar | Unidad | Luz 5X 40V |
| Eje X | mm | 400 |
| Eje Y | mm | 250 |
| Eje Z | mm | 300 |
| Banco de trabajo | ||
| Dimensiones del banco de trabajo horizontal | mm | 500 X 500 |
| Capacidad de carga del banco de trabajo horizontal | kilogramo | 100 |
| Dimensiones del banco de trabajo del eje C | mm | φ110 |
| Ángulo de oscilación del eje B | ° | ±120° |
| Capacidad máxima de carga del banco de trabajo del eje C | kilogramo | 10 |
| Exactitud | ||
| Precisión de posicionamiento del eje X/Y/Z | mm | 0.005 |
| Precisión de posicionamiento repetitivo del eje X/Y/Z | mm | 0.003 |
| Precisión de posicionamiento del eje B/C | " | 10 |
| Precisión de posicionamiento repetitivo del eje B/C | " | 5 |
| Gama de mecanizado | ||
| Diámetro máximo de la herramienta | mm | φ100 (φ200 en algunos modelos) |
| Longitud máxima de la herramienta | mm | 200 |
| Peso máximo de la herramienta | kilogramo | 8 |
| Interfaz de sujeción de la pieza de trabajo | mm | Sujeción manual HSK-A63 |
| Dimensiones de la máquina | ||
| Superficie útil (L x An x Al) | mm | 2700 x 1900 x 2600 |
| Peso | kilogramo | 3500 |
