- La cama y la columna están hechas de hierro fundido de alta rigidez y moldeadas en una sola pieza. La columna tiene una estructura de "pared" para un soporte estable.
- Tiene un centro de gravedad bajo, buena estabilidad y baja vibración;
- Los ejes A y C adoptan un diseño modular, lo que facilita su instalación y mantenimiento. La estructura de indexación de accionamiento directo también garantiza una alta precisión de indexación y una buena respuesta dinámica.
- El galvanómetro láser adopta un diseño modular, que es conveniente para el montaje, la puesta en servicio y el mantenimiento;
- El equipo admite expansión de funciones y actualización de software.
Excelente diseño de máquinas herramienta
Las máquinas herramienta de precisión desarrolladas de forma independiente, combinadas con el módulo de rotación de haz láser ultrarrápido de alta precisión exclusivo de la empresa, pueden lograr perforaciones y cortes de ángulo cónico controlados con una gran relación profundidad-diámetro. Combinado con un software de procesamiento de corte rotatorio dedicado, puede lograr el procesamiento de microagujeros de varios motores, cerámicas de alta gama, materiales compuestos, etc.
Sistema de control innovador
El sistema de control de pelado láser desarrollado y diseñado independientemente por nuestra empresa, el módulo de pelado adopta el sistema de control de pelado láser desarrollado y diseñado independientemente por nuestra empresa, y está equipado con un láser de femtosegundo para lograr una alta relación de aspecto (≥10:1), alta calidad, cono positivo, cono cero o requisitos de procesamiento de microagujeros de cono invertido.
Simulación 3D
Software CAM de corte y perforación rotatorio de desarrollo propio, visualización de modelo de simulación 3D, configuración de biblioteca de procesos de corte rotatorio, puede realizar la generación automática de parámetros relacionados con el corte rotatorio láser.
Características y mejoras
- La cama y la columna están hechas de hierro fundido de alta rigidez y moldeadas en una sola pieza. La columna tiene una estructura de "pared" para un soporte estable.
- Tiene un centro de gravedad bajo, buena estabilidad y baja vibración;
- Los ejes A y C adoptan un diseño modular, lo que facilita su instalación y mantenimiento. La estructura de indexación de accionamiento directo también garantiza una alta precisión de indexación y una buena respuesta dinámica.
- El galvanómetro láser adopta un diseño modular, que es conveniente para el montaje, la puesta en servicio y el mantenimiento;
- El equipo admite expansión de funciones y actualización de software.
Presupuesto

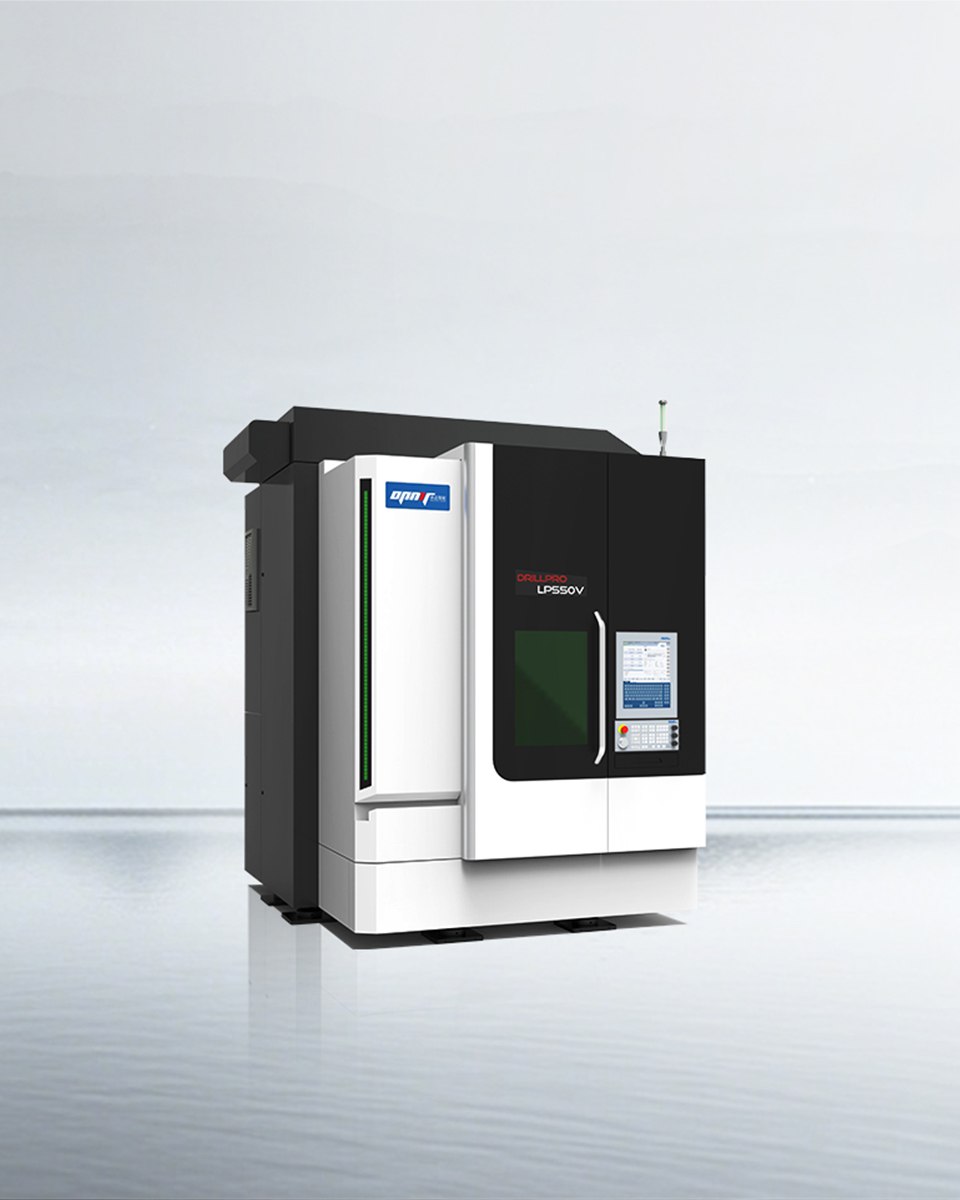

| Control | Unidad | LP550V |
| Sistema CNC | NÚMERO | |
| Viajar | ||
| Eje X/Y/Z | 520/640/480 | |
| Eje A | mm | (-110) ~ (+30) |
| Eje C | ° | nx360 |
| Exactitud | ||
| Precisión de posicionamiento del eje X/Y/Z | mm | 0.008 |
| Precisión de posicionamiento repetitivo del eje X/Y/Z | mm | 0.005 |
| Precisión de posicionamiento del eje A/C | " | 10/10 |
| Precisión de posicionamiento repetido del eje A/C | " | 5/5 |
| Banco de trabajo | ||
| Dimensiones máximas de la pieza de trabajo (diámetro x altura) | mm | φ400 x 310 |
| Capacidad de carga del plato giratorio | kilogramo | 20 |
| Diámetro del banco de trabajo | mm | φ320 |
| Módulo óptico de corte rotatorio | ||
| Diámetro de la pupila de entrada | mm | ≤4,5 |
| Longitud focal | mm | 50 ~ 60 (personalizable) |
| Rango de diámetro | mm | 0.1 ~ 1 |
| Rango de conicidad | ° | ±6 |
| Relación entre la profundidad del hoyo y el diámetro del hoyo | / | >15:1 |
| Dimensiones de la máquina | ||
| Superficie útil del suelo | mm | 3600x2610x3120 |
| Peso de la máquina | a | 10 |
