El corte por láser guiado por agua ofrece precisión a nivel micrométrico En materiales sensibles al calor, se combina un haz láser pulsado con un chorro de agua desionizada a alta presión. Este proceso híbrido confina el láser mediante reflexión interna total en un flujo de agua de 50 µm y enfría la zona de corte para suprimir las zonas afectadas por el calor por debajo de 5 µm, cumpliendo plenamente con las normas ISO 9001:2015 y FDA 21 CFR 820. En más de 50 instalaciones en los sectores de semiconductores, aeroespacial y médico, los clientes logran una reducción de entre 25 y 30% en desechos y un aumento de la productividad de 15% en seis meses.
Puntos clave
- Definición: Un chorro de agua actúa como guía de ondas ópticas y refrigerante para láseres pulsados.
- Precisión: Alcanza una tolerancia de ±2 µm con cortes paralelos y sin rebabas.
- Aplicaciones: Ideal para cortar obleas, recortar CFRP y mecanizar biopolímeros.
- Factores de ROI: Costos de capital, gastos operativos, ahorro de desperdicios y ganancias de productividad.
- Implementación: 4 a 6 semanas de preparación del sitio, 2 semanas de instalación, 1 semana de capacitación, 2 a 4 semanas de validación.
- Apoyo: Capacitación bajo demanda, línea directa 24 horas, 7 días a la semana, portal de aprendizaje digital.
¿Qué es la tecnología láser guiada por agua?
El corte láser guiado por agua, también llamado Laser MicroJet® o WJGL, utiliza un láser acoplado a un chorro de agua fino para mecanizar materiales con un daño térmico prácticamente nulo. Al guiar el láser en un chorro de agua de 20-150 µm a 200-400 bares, el método mantiene el foco del haz a distancias de 50 mm. El agua arrastra los residuos y enfría la zona de corte entre pulsos, evitando microfisuras y deformaciones. Este método supera a los láseres tradicionales y los chorros de agua abrasivos en sustratos sensibles al calor como el silicio, los compuestos y la cerámica.
¿Cómo funciona el corte por láser guiado por agua?
Guía de ondas láser-agua
El sistema inyecta un Nd:YAG pulsado o un láser de fibra ultrarrápido (M² < 1,3, ancho de pulso < 10 ns) en un chorro de agua a alta presión. Dentro de una boquilla de 50 µm, la interfaz agua-aire provoca una reflexión interna total, por lo que el láser permanece confinado en largas distancias. Este efecto de guía de ondas elimina la divergencia del haz y garantiza un suministro de energía constante a la pieza de trabajo.
Mecanismo de corte y enfriamiento
Entre cada pulso láser, el chorro de agua absorbe el calor residual y arrastra el material fundido. Este enfriamiento continuo mantiene... zona afectada por el calor (ZAT) Por debajo de 5 µm. Como resultado, los cortes son sin rebabas y mantienen ranuras paralelas con relaciones de aspecto de hasta 400:1. Los operadores no observan decoloración térmica ni deformación, incluso en polímeros y cerámicas delicados.
Especificaciones técnicas clave a evaluar
Al comparar sistemas láser guiados por agua, concéntrese en estas métricas fundamentales:
- Calidad del haz (M²): < 1,3 para un enfoque preciso y un tamaño de punto mínimo.
- Parámetros del pulso: Ancho < 10 ns, frecuencia de repetición 20–200 kHz para una ablación limpia.
- Chorro de agua: Presión 200–400 bar, boquilla 20–150 µm para relaciones de aspecto elevadas.
- Tolerancia y repetibilidad: ± 2 µm en todo el recorrido.
- Eficiencia energética: ~ 0,8 kW por kW de salida láser mediante refrigeración por agua activa.
- Cumplimiento: Kits de validación ISO 9001:2015 y FDA 21 CFR 820 incluidos.
| Parámetro | Valor típico |
|---|---|
| Tipo de láser | Nd:YAG (532/1064 nm), fibra ultrarrápida |
| Presión del chorro de agua | 200–400 bares |
| Diámetro de la boquilla | 20–150 µm |
| Distancia de separación | Hasta 50 mm |
| Precisión | ±2 µm |
| ZAT | <5 µm |
¿Cuáles son las principales aplicaciones?
Los láseres guiados por agua son excelentes allí donde el daño térmico o las rebabas comprometen la calidad.
Corte de obleas de semiconductores
Los fabricantes de semiconductores utilizan este método para trocear obleas de silicio con anchos de corte < 5 µm y velocidades de 15 mm/min. El resultado es cero microfisuras y un aumento del rendimiento de 12%.
Mecanizado de compuestos aeroespaciales
En el sector aeroespacial, recortar los paneles de CFRP a 21 mm/min preserva la integridad de la fibra, lo que reduce las tasas de reelaboración en 18% y permite tolerancias más estrictas en las piezas estructurales.
Fabricación de dispositivos médicos
Los fabricantes de dispositivos médicos moldean polímeros y cerámicas biocompatibles con bordes sin rebabas. El proceso cumple con la norma ISO 10993-5 sobre citotoxicidad y aumenta la productividad en 20%.
¿Cómo calcular el ROI de los sistemas láser guiados por agua?

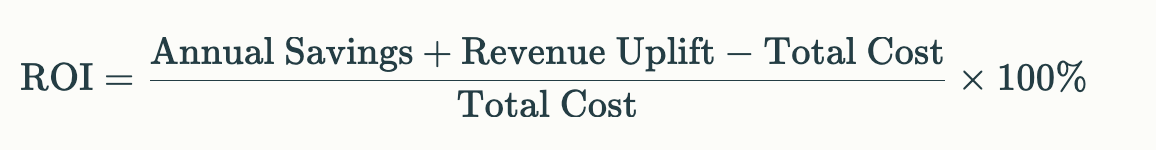

Utilice una fórmula sencilla para el análisis de recuperación de la inversión:
Entradas clave:
- Gastos de capital: Máquina, instalación, modificaciones de instalaciones
- Gastos de operación: Tratamiento de agua, energía, filtros.
- Costos de capacitación: Certificación, documentación
- Ganancias: Reducción de desechos, mejoras de rendimiento, descuentos en energía
Por ejemplo, un sistema $600 K que produce $800 K en beneficios anuales logra un 33% ROI En el primer año. Pruebe el láser OPMT Calculadora de ROI Para presupuestos personalizados.
Mejores prácticas de implementación
Una implementación gradual garantiza una adopción rápida y una interrupción mínima.
- Preparación del sitio (4 a 6 semanas): Instalar sistemas de energía, tratamiento de agua, enclavamientos de seguridad y auditar según norma ISO 9001:2015.
- Instalación del sistema (2 semanas): Alinee la óptica con el chorro de agua; confirme la calidad del corte de referencia.
- Capacitación del operador (1 semana): Sesiones prácticas que cubren SPC, parada de emergencia y protocolos de sala limpia.
- Validación del proceso (2 a 4 semanas): Optimice los parámetros para cada material; complete las pruebas de cumplimiento de la FDA 21 CFR.
- Aumento de la producción (1 a 2 meses): Supervisar paneles de control de SPC, perfeccionar recetas, integrar controles de calidad en línea.
Consulte la Guía del producto Micro3DL530V para obtener instrucciones paso a paso.
¿Cómo solucionar problemas comunes?
Incluso los sistemas más antiguos requieren ajustes ocasionales. Utilice esta tabla para resolver problemas rápidamente:
| Asunto | Causa | Solución |
|---|---|---|
| Inestabilidad de los chorros | Boquilla obstruida o baja pureza | Reemplazar filtros; limpiar boquilla; verificar la calidad del agua |
| Marcas de calor | Energía de pulso excesiva | Reducir la potencia; acortar el ancho del pulso; ajustar el ciclo de enfriamiento |
| Astillado de bordes | Velocidad de alimentación incorrecta | Velocidad de corte lenta; recalibrar el enfoque; agregar soporte de respaldo |
| Crecimiento bacteriano | Agua estancada en las líneas | Utilice esterilizador UV; cambie el agua cada 6 meses. |
¿Cómo integrarse con la Industria 4.0 y la sostenibilidad?
Los sistemas láser guiados por agua se conectan mediante sensores IoT y API para monitorizar en tiempo real el acoplamiento del haz de chorro, el estado de la bomba y el rendimiento del proceso. Los algoritmos de mantenimiento predictivo reducen el tiempo de inactividad y prolongan la vida útil de los componentes. Desde una perspectiva de sostenibilidad, elimina consumibles abrasivos, reduce el consumo de energía hasta en 20% y reduce el desperdicio de material, lo que impulsa sus objetivos de fabricación ecológica.
¿Qué recursos de capacitación y apoyo están disponibles?
OPMT Laser ofrece un ecosistema de soporte completo:
- Talleres prácticos: Ensayos de corte en vivo en silicio, CFRP y polímeros.
- Portal de aprendizaje digital: Módulos SPC interactivos y tutoriales de seguridad.
- Certificación en sitio: Exámenes de cumplimiento ISO/FDA y evaluaciones de operadores.
- Línea directa técnica 24/7: Orientación experta de ingenieros de campo en más de 50 instalaciones.
Para más detalles, visite nuestra Máquina de soldadura láser L03A página.
Temas relacionados y lecturas adicionales
Amplíe su comprensión con estos subtemas:
- Mecanizado láser de precisión de 5 ejes: ¿Qué es el mecanizado de 5 ejes?
- Parámetros del láser ultrarrápido: Nanosegundo vs. Picosegundo vs. Femtosegundo
- Robots de corte por láser: Automatización de procesos láser
Estas páginas incluyen guías para principiantes, consejos avanzados y estudios de casos del mundo real para respaldar cada etapa de su viaje.
Próximos pasos
El corte láser guiado por agua transforma la forma de mecanizar piezas sensibles al calor, ofreciendo precisión, rendimiento y seguridad en el cumplimiento normativo. Para avanzar:
- Evalúe sus casos de uso: Identifique procesos con daños térmicos o problemas de rebabas.
- Ejecutar un análisis de ROI: Utilice nuestro Calculadora de ROI para pronosticar ahorros.
- Planificar un piloto: Programe una demostración o prueba con los expertos de OPMT Laser.
- Construya su hoja de ruta: Alinee la preparación, la validación y la capacitación del sitio con el cronograma de su proyecto.
Adopte esta tecnología probada para lograr cortes de alta precisión y sin rebabas y ganancias en la manufactura sostenible.
